超塑性是指金屬在一定溫度范圍內(nèi)和一定組織結(jié)構(gòu)條件下，以一定低應(yīng)變速率進(jìn)行變形時可出現(xiàn)超常好的塑性指標(biāo)，且流動應(yīng)力極低的金屬特性。又分為微晶超塑性和相變超塑性。等溫鍛造是在保持鍛件的鍛造溫度基本不變的情況下進(jìn)行鍛造，一般是在十分慢的變形速度下進(jìn)行，因此合適的等溫鍛造條件常可使金屬在超塑性狀態(tài)下變形。
鈦合金、高溫合金和粉末合金采用等溫鍛造時，因鍛造溫度范圍窄，變形抗力大，故常常必須將變形溫度、變形速度和毛坯晶粒度調(diào)整到超塑性狀態(tài)，從而使材料的流動應(yīng)力大幅度降低，以實(shí)現(xiàn)用比常規(guī)鍛造小得多的載荷來生產(chǎn)鍛件。
等溫鍛造時應(yīng)保持模具的溫度基本不變并等于鍛件的溫度，以消除鍛件毛坯與模具之間的熱傳導(dǎo)損失。
等溫鍛造（超塑性）具有以下顯著的優(yōu)點(diǎn)：
1.顯著提高金屬材料的塑性。
2.極大地降低了金屬的變形抗力，只相當(dāng)于普通模鍛的幾分之一到幾十分之一。
3.能使形狀復(fù)雜、薄壁、高筋的鍛件在一次模鍛中鍛成，而用普通模鍛時，則需要多次模鍛（多次加熱），從而影響鍛件表面質(zhì)量，普通模鍛時鍛件缺陷的表面厚度為0.25mm左右，而等溫模鍛件則為0.05mm左右。
4.金屬充滿型槽的性能良好，可以得到尺寸精密的鍛件，減少切削加工量，節(jié)約金屬。
5.鍛件晶粒組織細(xì)小均勻，因此產(chǎn)品整體上有均勻的力學(xué)性能。

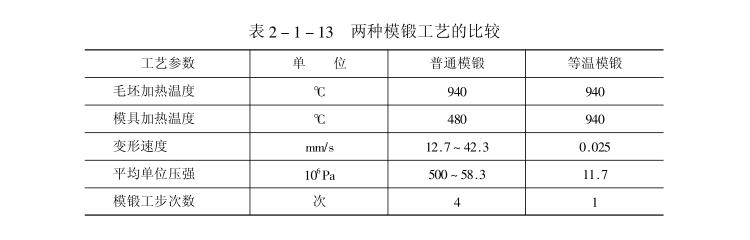

表2-1-13為鈦合金渦輪盤鍛件的兩種模鍛工藝的比較。
用于等溫鍛造的模鍛液壓機(jī)應(yīng)具有下述兩個特點(diǎn)：
1.要能在整個模鍛過程中（大約2~8min）保持模具溫度等于鍛件的鍛造溫度。
2.要能控制比較合適的很慢的變形速度，且在不同變形階段能有不同的最佳變形速度。例如在毛坯變形的初始階段，可以采取較大的應(yīng)變速率進(jìn)行鍛造，然后再以小應(yīng)變速率鍛造，最后從毛坯的充填需要和材料的反彈角度考慮，進(jìn)行一段時間保壓。
